使い方：Universalレーザーカッター

デザインデータを下記のように変更し、カット用データへ変更します。

カット用データの設定

• カラーモードをRGBにします。
• フォントはアウトライン化します。
• 彫刻する部分は黒（R=0,G=0,B=0）にします。面で削る箇所は黒の塗りつぶしになります。
• カットするラインは赤（R=255,G=0,B=0）にします。線の太さを0.01mmにします。

カットに使う資材のサイズを測り、そのサイズを書きます。
コースターなど丸い資材を使う場合は、その資材の全体幅の四角を書きます。

資材サイズの線が引けたら、その四角の中にカット用データが入るようにデータを配置します。
例えば、この画像の場合は資材の中央に「相模女子大学」が彫刻され、その周囲をくり抜くことになります。

まずはコンデンサーとコンプレッサーの電源を入れましょう。電源ボタンは３か所あります。番号順に押します。
①は機械横に、➁はもう一つのZingレーザーカッターの下、③は机の上です。

コンプレッサーの風向きをUniversal用に変更します。
２つのレーザーカッターの間に、画像と同じ取っ手があります。これは常にZingレーザー用の向きになっていますので、右にひねって、Universalレーザーから吸い込むように変更しましょう。

Universalレーザーの電源を入れます。

資材を左上揃えで機械の中にセットします。画像の赤線と緑線が重なるように置いてください。

また、素材によっては保護紙をはずしてから設置しなければいけないものもあります。ご注意ください。

資材の上にフォーカスツール（高さを測る部品）を置き、画像を参考に照射部と資材の距離を合わせます。

1. フォーカスツールは、片側にくぼみがあります。そのくぼみを、照射部の赤い部分へ沿わせます。
2. 電源ボタン下にある上下ボタンを押して、台座を上げ下げします。フォーカスツールがまっすぐ立つ高さにします。（ボタンは１～２秒ほど長押しすると反応します。）

レーザーカッター横にあるPCのデスクトップに、テンプレートファイル『laser cutter format 消すな！.ai』があります。このテンプレートファイルと自分が作ったデザインデータをillustratorで開いてください。

1. デザインデータをコピーします。
2. 『laser cutter format 消すな！.ai』へペーストします。
3. 資材サイズの線をアートボードの左上にピッタリ合わせます。
4. 資材サイズ線をDeleteで削除します。

（『laser cutter format 消すな！.ai』のアートボードサイズは、レーザーカッター台と同じ寸法で作成されています。）

ファイル→印刷でプリントウインドウを開き、プリンターの設定を行います。

1. プリンター名を「VLS3.50」
2. 用紙サイズを「プリンタードライバーで定義」
3. 用紙の方向を調整

プリンターの詳細設定を行います。

1. [プリンタ]を押します。
2. [その他の設定]を押します。
3. [Manual Control(マニュアルコントロール)]を押します。
4. 黒と赤の数値を素材に合わせた数値へ変更します。（下記参照）
5. [Set(適用)]を押します。大きい丸いボタンです。
6. [OK]を押します
7. 最初のプリント設定画面に戻ります。
   [プリント]を押します。

設定したい色を選択し、右に表示されるコントロールバーを上下に動かすことで数値を調整します。(画像は日本語設定で表示しています。）

黒の設定（彫刻）
モード：ラスター
出力：80～90％
速度：70～80％

赤の設定（カット）
モード：ベクター
出力：80～90％
速度：2～10％
※カットは負荷がかかります。出力は上限９割程で行ってください。

1. デスクトップにあるUCPソフトをダブルクリックし、起動します。
2. コンプレッサーのスイッチが［入］になっているか、空気の軌道が間違っていないか再確認します。出来ていないと火事になります。

緑色のスタートボタンを押し、カットを開始します。
カット中は匂いと煙が発生します。必ず喚起をしながら行ってください。
カット中は教室から離れないでください。離れてしまうと、万が一素材が燃えてしまった場合鎮火・対応が遅れて火事に気付けなくなるからです。

右メニューにある三角っぽい形の記号が書かれたボタンを押します。

画面上に青い点線の十字線が現れます。白い範囲のどこでも構いません、一度クリックしてみてください。

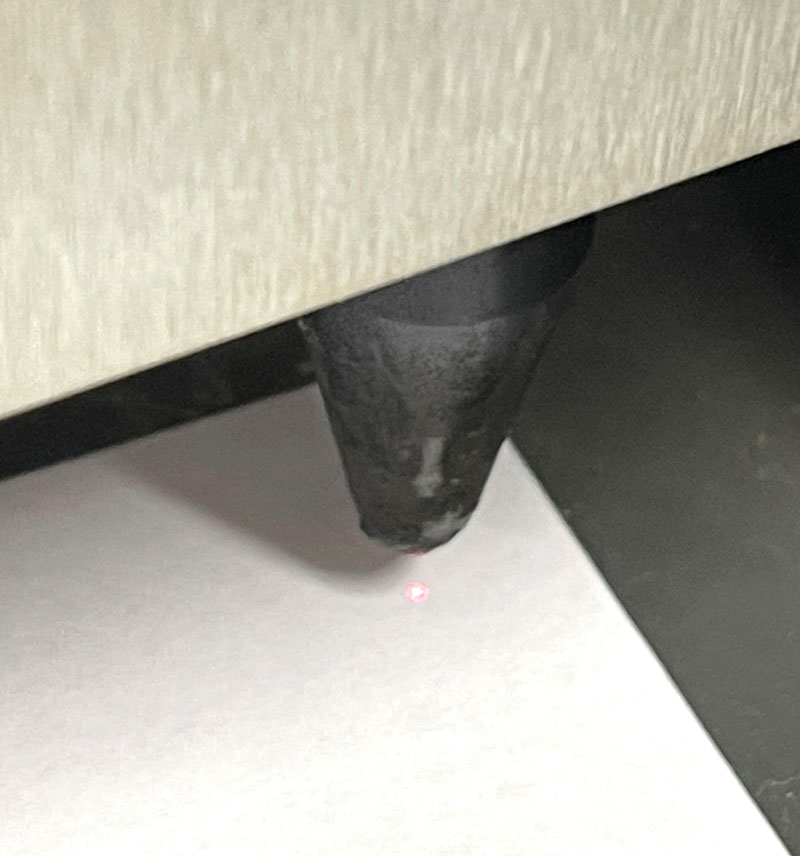

クリックすると、クリックした場所に機械の照射部が動きます。この機能を使って素材とデータの位置を合わせます。

もし画面をクリックしてしまって表示が拡大されてしまった場合は、虫眼鏡のボタンを使います。

照射部を移動した後、オブジェクトを移動したい場合は、十字マークのボタンを使うと、移動させることが出来ます。
